Juniper EXシリーズ EX9200
Juniper EX9200の概要
EX9200は、プログラミング可能なパケット転送エンジンを備えたジュニパーネットワークス開発のカスタムASIC「Juniper One Programmable ASIC」をベースに構成されたデータセンター/キャンパスネットワーク向けプログラマブル・コアスイッチです。
Juniper EX9200の特徴
ルータークラスの信頼性を提供
同社のユニバーサル・エッジルーター MXシリーズと同一の筐体を採用しており、従来のEXシリーズラインナップでは非対応であったMPLS/VPLS（※）、MC-LAGなどの機能にも対応しています。
さらに、EX9200はプログラミング可能なパケット転送エンジンを備えたジュニパーネットワークス開発のカスタムASIC「Juniper One Programmable ASIC」をベースに構成されており、将来的なSDNプロトコルへの移行もサポートするSDN対応スイッチとして設計されているため、将来性にすぐれ柔軟なスケールアウトができる製品です。
（※） MPLS/VPLSの利用には、別途AFLライセンスの購入が必要です。
Juniper EX9200の製品仕様
| EX9200 ラインナップ | EX9204 | EX9208 | EX9214 |
|---|---|---|---|
| サイズ(RU) | 5RU | 8RU | 16RU |
| 最大スループット | 3.2Tbps | 9.6Tbps | 13.2Tbps |
| 冗長性 | 電源/RE/SF/FAN | ||
| 最大ポート数 | |||
| 10/100/1000 Base-T | 120 | 240 | 480 |
| 100M/1G/10G Base-T | - | - | - |
| 1G SFP | 120 | 240 | 480 |
| 10G SFP+ | 96 | 160 | 320 |
| 40G QSFP+ | 18 | 36 | 72 |
| 100G CFP | 6 | 10 | 20 |
| 電源タイプ | AC/DC | ||
| 最大VLAN設定数 | 32,000 | ||
| MACエントリー数 | 1,000,000 | ||
| IPv4Static | 256,000 | ||
| IPv6Static | 256,000 | ||
| ARPエントリー数 | 256,000 | ||
EX9200 ラインカード
 |
EX9200-40T | 10/100/1000Base-T：40-port |
|---|---|---|
 |
EX9200-40F | 1G SFP：40-port |
 |
EX9200-32XS | 10G SFP+：32-port |
 |
EX9200-4QS | 40G QSFP+：4-port |
 |
EX9200-2C-8XS | 10G SFP+：8-port 100G CFT：2-port |
Juniper EXシリーズの概要
ジュニパーEXシリーズは、世界各国の通信事業者やサービスプロバイダーで豊富な導入実績を誇る高信頼のモジュラー型OS「Junos OS」を搭載し、キャリアクラスのルーティングやスイッチングの機能を有したレイヤー2/レイヤー3イーサネットスイッチです。
EXシリーズは「高性能」「高速」「低遅延」なネットワーク構築を実現すると同時に、ジュニパー独自のバーチャル・シャーシ(VC)技術により、初期投資コストを最小限に抑え、将来のネットワーク拡張に備えることが可能です。
さらに、ネットワークに対するニーズが多様化するなか、オフィスからデータセンターまでの幅広いシチュエーションに対応可能な製品ラインナップを揃えており、個々のお客様の要件に応じたネットワーク構築を実現します。
Juniper EXシリーズの特徴
バーチャル・シャーシ(VC)対応 ～最大10台の機器を集中管理～
組み合わせパターン
- 最大10台
- EX3300
- EX4200
- EX4550
- 最大10台
- EX4300
- EX4600
- 最大10台
- QFX5100
- 最大2台
- EX9200
EXシリーズはバーチャル・シャーシ（VC）技術に対応しています。
最大10台までのスイッチを相互接続して、1台の論理デバイスとして動作させることができるジュニパーネットワークスの独自の技術です。管理スイッチの台数が削減により、運用管理者の負荷を軽減することができます。また、ネットワーク導入時には、ネットワークの簡素化を図りながら、柔軟な構成が可能です。
メリット
- 運用の負荷軽減
- 管理デバイスの圧倒的な削減
- 1台の論理デバイスとして統一管理
- 優れた拡張性
- シームレスで緩やかな1GEから10GEへの移行
- 冗長によるL2 Loopからの解放
- 柔軟な機器構成
- EXシリーズだけではなく、VC対応の互換性のあるスイッチと組み合わせて利用することが可能
キャリアクラスの信頼性
EXシリーズは、スタンドアローン型スイッチにもシャーシ型システム同等のHA機能を搭載しています。
バーチャル・シャーシ構成を組む場合、マスターとバックアップ以外のスイッチはラインカードと同等の役割を担い、マスターのルートエンジンが故障した場合等に、新たなバックアップ用に置き換わります。
定評のあるJunos OSやレイヤー2/レイヤー3フェールオーバー機能との連携により、真にキャリアクラスと呼ぶにふさわしい信頼性を実現します。
いかなるときも止まらない Non Stop Routing（NSR）
バーチャル・シャーシを構成するマスターREとバックアップRE間でシャーシ情報や経路情報に加えて、プロトコルステートなどのデータベースを同期することができます。
そのため、トラブルが発生してもパケットロスなしで経路制御やフォワーディングを継続することができ、いかなるときでも止まらないネットワーク環境を提供します。
Juniper製品ラインナップ
EX2300-C
EX2300
EX2300M
EX3400
EX4100
EX4300

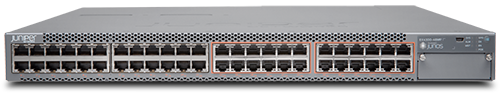

EX4300M
